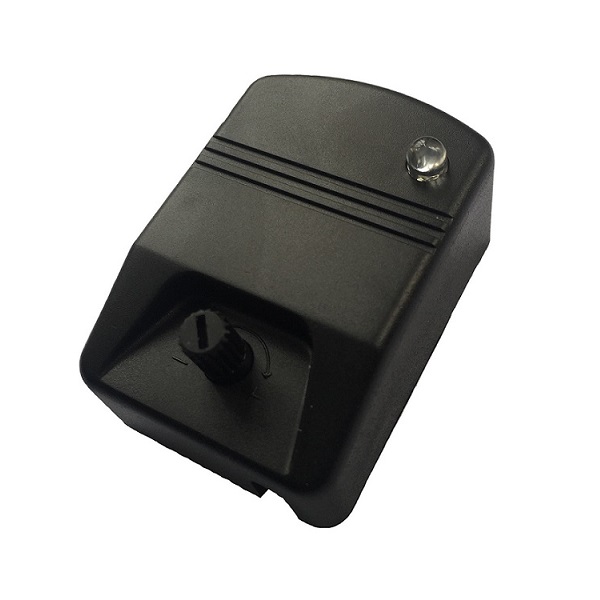

产品概述
本产品为智能振动入侵探测器。它使用了先进的信号分析处理技术,从设计上保证了产品的稳定性。当入侵者用工具破坏建筑物及其它设备时产生的机械振动, 将引起探测器报警。本产品适用于钢筋水泥、砖等结构建筑的库房、围墙及及ATM机等其它设备的防范,有效地防止金库、武器弹药库、博物馆及其它设备的凿墙、打孔的防护。
功能特点
● 智能信号分析技术
● 灵敏度连续可调
● LED ON/OFF可调节
● 报警延时可选择
● 抗射频干扰(20V/m -1GHz)
● 采用微处理器控制
● 采用SMT工艺制造,抗RFI、EMI干扰
技术参数
● 工作电压:DC12V
● 静态电流:≤15mA
● 报警电流: ≤25mA
● 报警指示:红色LED
● 报警输出:继电器输出(常闭/常开可选)
● 报警延时:3秒或3分钟(可调)
● 产品尺寸:60mmX35mmX24mm
产品安装
振动探测器的探测范围与探测器的安装位置及墙的结构有关,一般安于需要防范的墙面的中间位置,安装高度在1.8-2.5米之间。选定安装位置后,用螺丝将探测器固定在墙面即可。

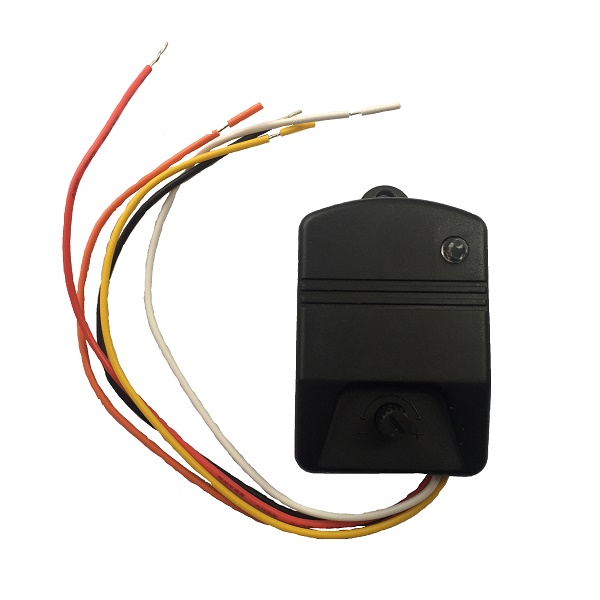

产品接线:(探测器共有5条线)
红线:+12V电源正级;
黑线:-12V电源负极;
白线:COM公共端;
黄线:NC.常闭触点;
橙线:NO.常开触点;
产品调试与使用
接通12V直流电源,LED闪烁30秒左右后熄灭,探测器进入正常的监测状态,此时若用锤在探测器周边敲击,探测器LED亮,并输出报警信号。
如果报警延时时间设在为3分钟,当探测器受到振动后,继电器输出报警信号,报警信号持续的时间为3分钟,在这3分钟期间,如果探测器再次受到振动,报警延时时间以第一次受到振动产生报警的延时间为准,不再重新开时计时;当第一次报警时间结束后,此时探测器如果没有受到振动,探测器将处于正常工作状态,如果第一次报警延时结束后,仍然在受到振动,探测器将继续产生报警。

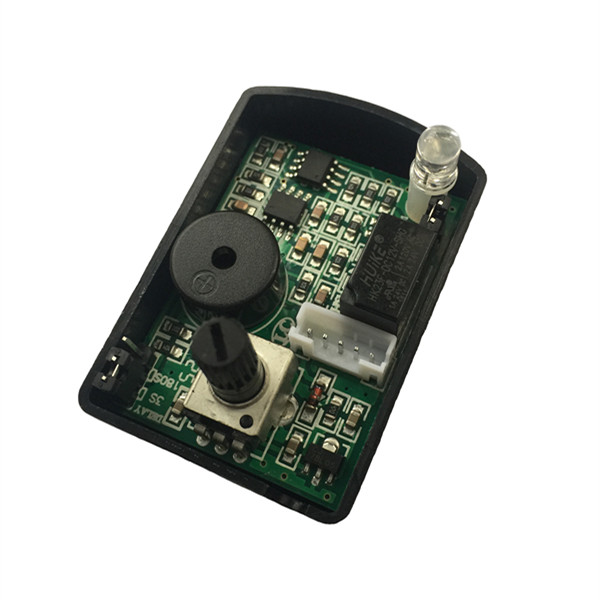

Delay为报警延时跳针,可通过此跳针选择3秒或3分钟的报警延时。
LED ON 为LED ON/OFF选择跳针,可关闭或开启LED指示灯。
安装好探测器后,可根据具体情况调节灵敏度。顺时针调节电位器,灵敏度变高,可防范面积大;逆时针调节电位器,灵敏度变低,可防范的面积小。一般调到人走路,汽车从路上驶过不报警,用锤敲击可产生报警即可。
